PHOTOVOLTAIK VERSTEHEN

Ein Haus.
Voller Energie.

So funktioniert Ihre Photovoltaikanlage.

Vom ersten Sonnenstrahl bis zum Stromausfall.
Entdecken Sie Ihr Energiesystem mit einem Klick.

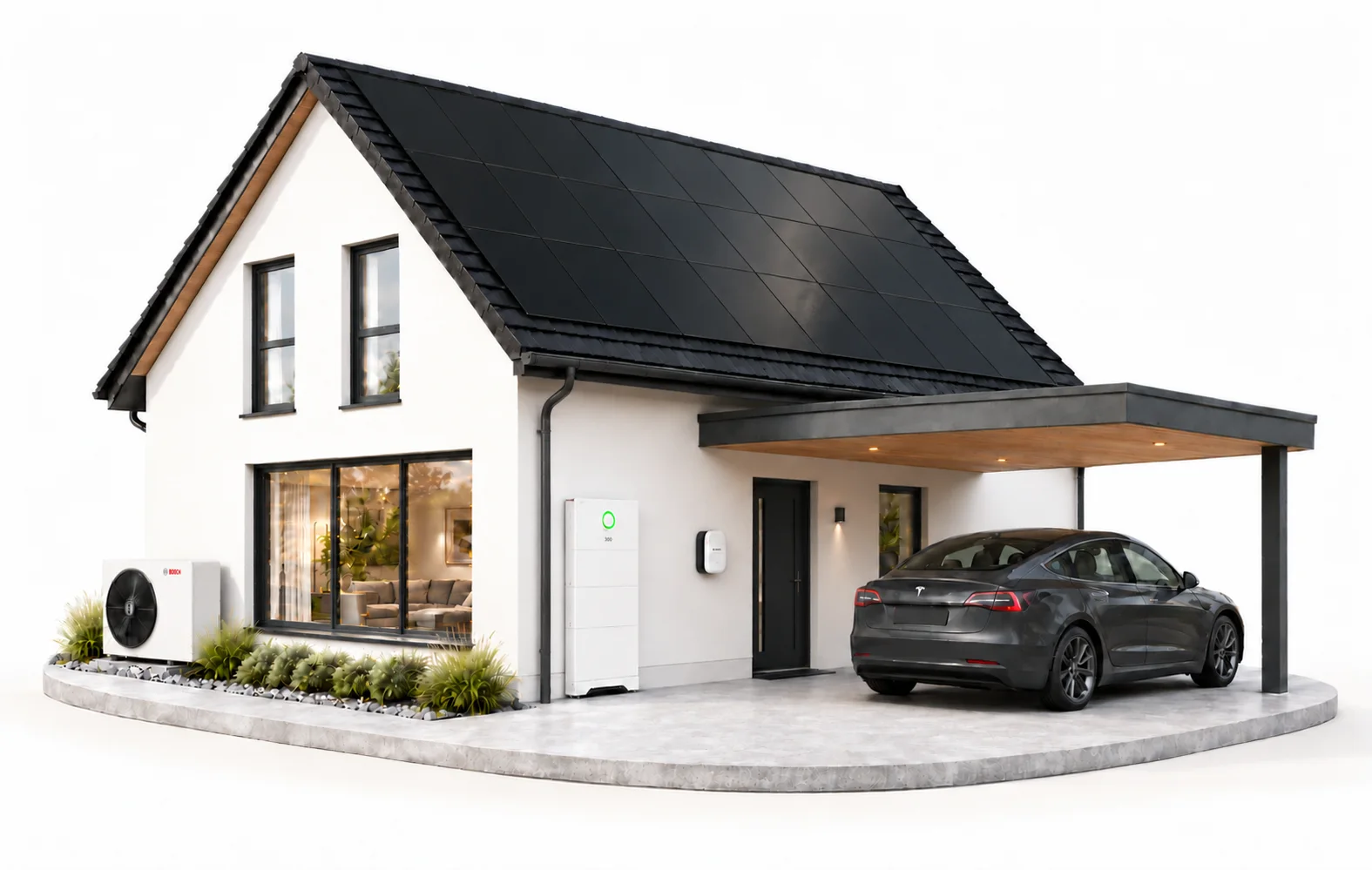

SolarX-Haus mit Solardach, Batteriespeicher und Wallbox mit Elektroauto — ENERGIE IM FLUSS
SonnenlichtSolarmoduleWechselrichter
DCGleichstrom vom Dach

Energieflüsse schematisch dargestellt.

SONNE. STROM. SELBSTBESTIMMT.

Alles verbunden. Alles aus einer Hand.

Die Komponenten im Detail

Vom Sonnenlicht zum Strom für Ihr Zuhause.

Solarmodule, Wechselrichter, Speicher, Wallbox und Notstrom: So arbeiten die Komponenten Ihrer Photovoltaikanlage zusammen.

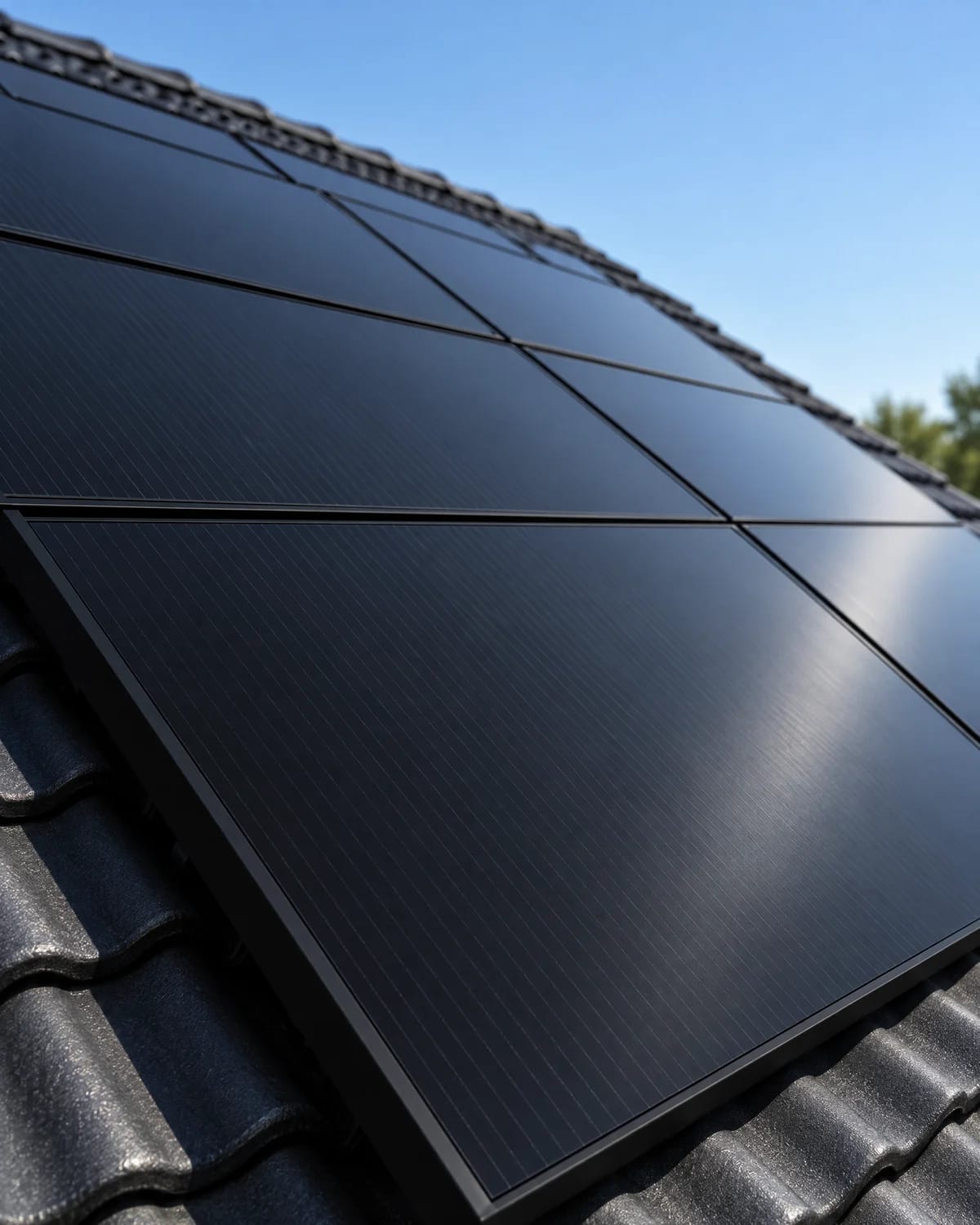

Solarmodule

Aus Sonnenlicht
wird Gleichstrom.

In den Zellen trennt einfallendes Licht Ladungsträger; zwischen Vorder- und Rückseite entsteht eine Spannung. Mehrere Zellen sind in Reihe zu einem Modul verschaltet, mehrere Module zu einem String. Was dabei herauskommt, ist Gleichstrom. Nutzbar wird er erst eine Station weiter.

Wir verbauen ausschließlich Full-Black-Module: schwarzer Rahmen, schwarze Rückseitenfolie, keine hellen Zwischenräume. Getragen werden sie von einer Unterkonstruktion aus Dachhaken und Schienen, die nach Vorgabe des Herstellers gesetzt und auf die Dachdeckung abgestimmt wird. Die Dachdurchführung für die Leitungen wird regensicher verschlossen.

Ein Modul liefert nur, was Licht, Ausrichtung und Verschattung hergeben. Was eine konkrete Fläche bringt, sagt die Auslegung und keine Faustformel.

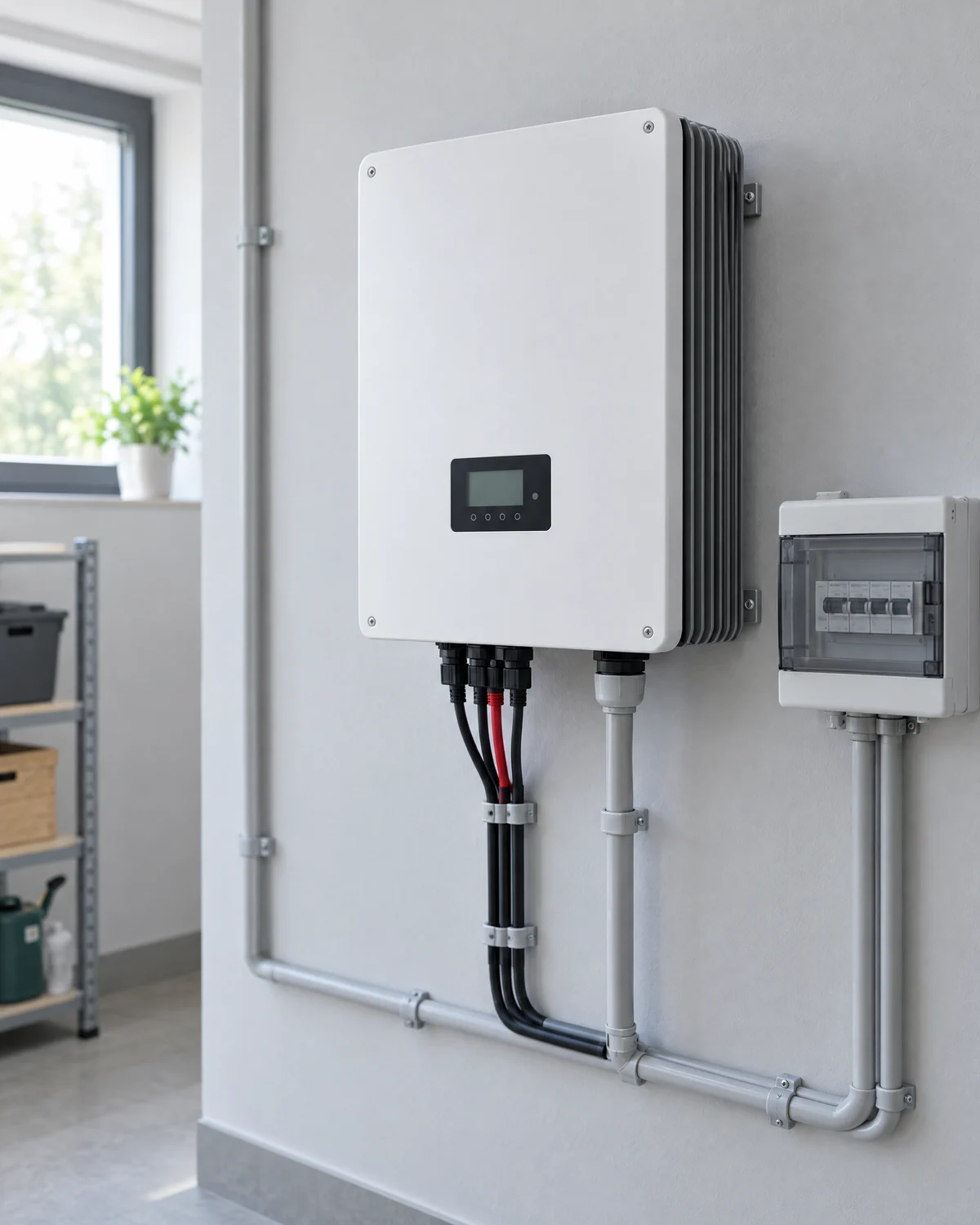

Wechselrichter

Aus Gleichstrom
wird Hausstrom.

Hausgeräte und Netz arbeiten mit Wechselstrom, die Module liefern Gleichstrom. Der Wechselrichter wandelt um und hält dabei Spannung und Frequenz in dem Rahmen, den die Anschlussregeln vorgeben. Er sucht außerdem laufend den Betriebspunkt, an dem die Module am meisten hergeben.

Er entscheidet auch, wohin der Strom läuft: zuerst in den Verbrauch im Haus, dann in den Speicher, der Rest ins Netz. Bei Hybridgeräten sitzen Wechselrichter und Batteriesteuerung in einem Gehäuse. Nach der Montage werden die Messungen nach DIN VDE 0100-600 durchgeführt und protokolliert. Ohne dieses Protokoll ist eine Anlage nicht abgenommen.

Der Wechselrichter ist das Gerät mit der kürzesten Lebensdauer im System. Dass er zugänglich und belüftet sitzt, entscheidet später über den Aufwand beim Tausch.

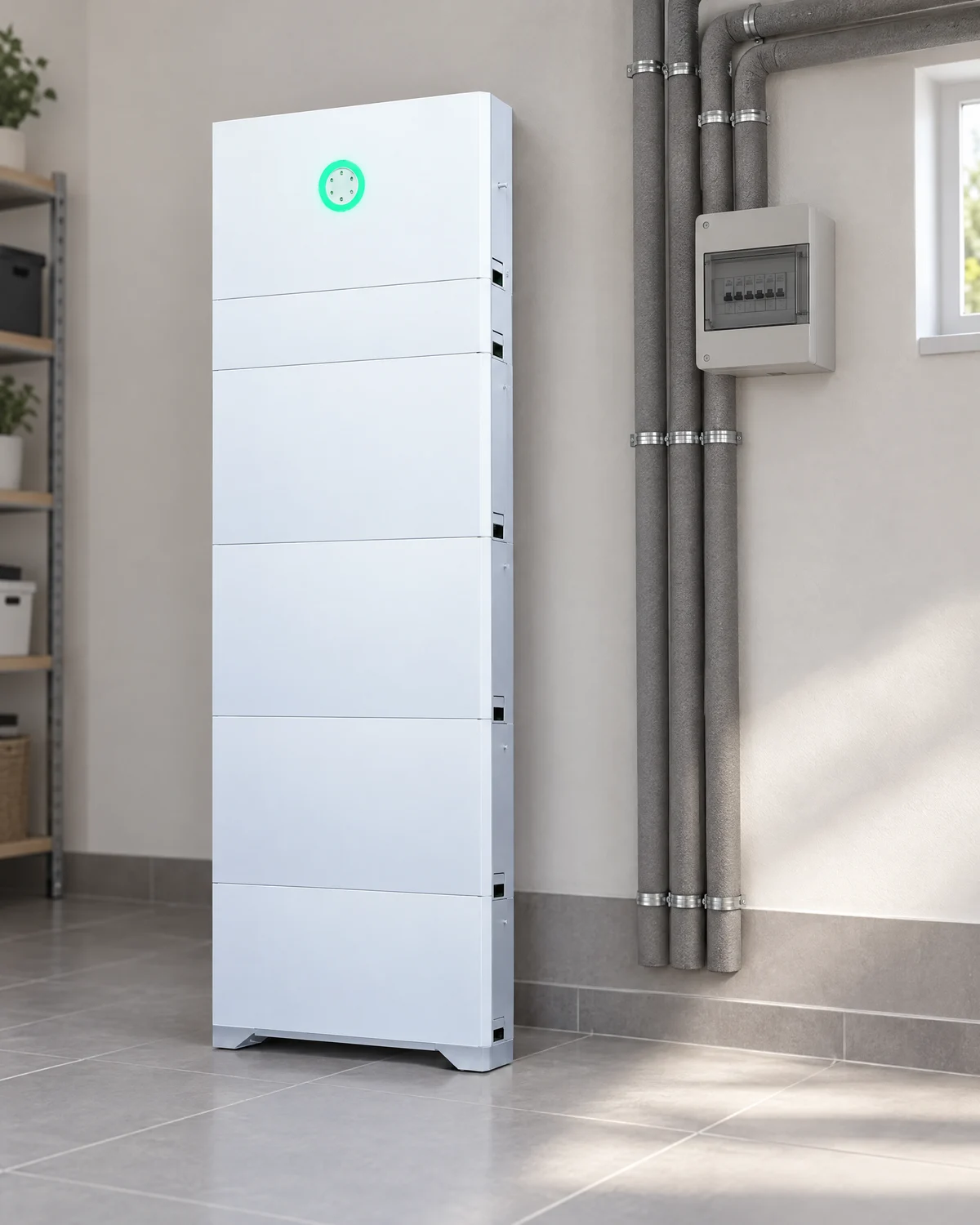

SAJ HS3 All-in-One als schlanker weißer Turm mit grünem Statusring, in einem hellen Technikraum neben gedämmten Leitungen — SAJ HS3 All-in-One

Stromspeicher

Mittags laden,
abends nutzen.

Eine Anlage erzeugt am meisten, wenn im Haus am wenigsten gebraucht wird. Der Speicher nimmt diesen Überschuss auf und gibt ihn abends wieder ab. Damit steigt der Anteil des selbst erzeugten Stroms, der auch selbst verbraucht wird. Und genau dieser Anteil entscheidet über die Wirtschaftlichkeit, nicht die Modulzahl.

Das SAJ HS3 All-in-One integriert Wechselrichter, Batteriespeicher und Energiemanagement. Der Speicher ist modular aufgebaut. Wir dimensionieren ihn anhand Ihres Verbrauchs und der erwarteten Nutzung. Auf Wunsch planen wir auch mit Tesla oder Fronius.

Ein Speicher macht eine Anlage nicht automatisch wirtschaftlicher. Er lohnt sich dort, wo abends und nachts genug verbraucht wird. Wie viele Ladezyklen ein Gerät hält, steht im Datenblatt des Herstellers.

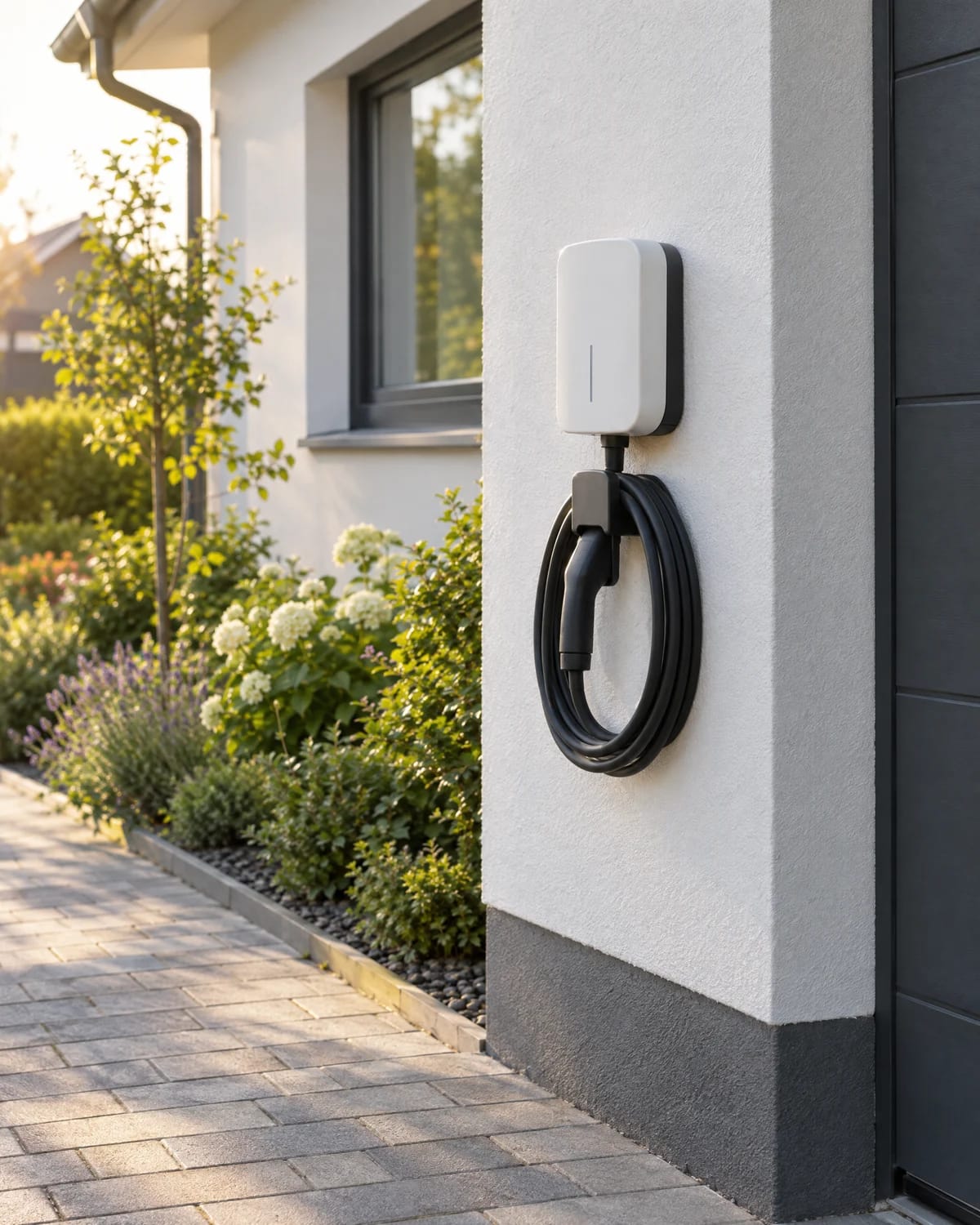

Wallbox

Der größte Verbraucher
am Haus.

Ein Elektroauto verbraucht an einem Ladevorgang mehr als ein Haushalt an manchem Tag. Deshalb ist die Wallbox der Verbraucher, bei dem sich Überschussladen am deutlichsten auswirkt: Lädt das Auto dann, wenn die Anlage ohnehin mehr erzeugt als das Haus braucht, geht der Strom nicht für die Einspeisevergütung weg.

Technisch braucht sie einen eigenen Stromkreis mit passendem Leitungsquerschnitt und Fehlerstromschutz. Ladeeinrichtungen sind beim Netzbetreiber anzumelden; ab 12 kW ist zusätzlich eine Genehmigung erforderlich. Beides übernehmen wir mit dem Auftrag. Und wir sagen vorher, was der Zählerschrank dafür hergibt.

Überschussladen braucht eine Steuerung, die Erzeugung und Ladeleistung kennt. Eine Wallbox allein lädt sonst einfach mit voller Leistung aus dem Netz.

Haus in der Dämmerung mit beleuchteten Fenstern, die Nachbarhäuser und die Straße liegen dunkel — Haus im Inselbetrieb

Notstrom

Wenn draußen
das Licht ausgeht.

Fällt das öffentliche Netz aus, schaltet eine normale Anlage ab. Das ist Vorschrift und schützt unter anderem Fachkräfte, die am Stromnetz arbeiten. Ein notstromfähiges System trennt sich stattdessen sauber vom Netz und versorgt danach aus Speicher und Modulen weiter. Zwischen Ausfall und Wiederversorgung liegt je nach Gerät eine kurze Unterbrechung.

Versorgt wird dabei nicht das ganze Haus, sondern die Stromkreise, die bei der Planung dafür vorgesehen wurden: typischerweise Licht, Kühlgeräte und Router. Welches Gerät das überhaupt kann und ob eine Ersatzstromsteckdose oder eine Umschaltung der Unterverteilung nötig ist, gehört vor den Kauf und nicht danach.

Die Geräte müssen für die Ersatzstromversorgung geeignet und entsprechend installiert sein. Dazu gehören eine abgestimmte Netztrennung und die Vorbereitung der vorgesehenen Stromkreise.

Welche Module, Wechselrichter und Speicher wir verbauen, steht mit Marke, Modell und Datenblatt auf der Produktseite Photovoltaik.

Unsere Produkte

Wir empfehlen Komplettpakete

Wir wählen die Komponenten nach Dachfläche, Ausrichtung, Energiebedarf und Budget aus.

Aufeinander abgestimmt. Module, Wechselrichter und Speicher bilden ein abgestimmtes System. Wir empfehlen den SAJ HS3. Auf Wunsch planen wir Ihre Anlage auch mit Tesla oder Fronius.

Unsere Empfehlung

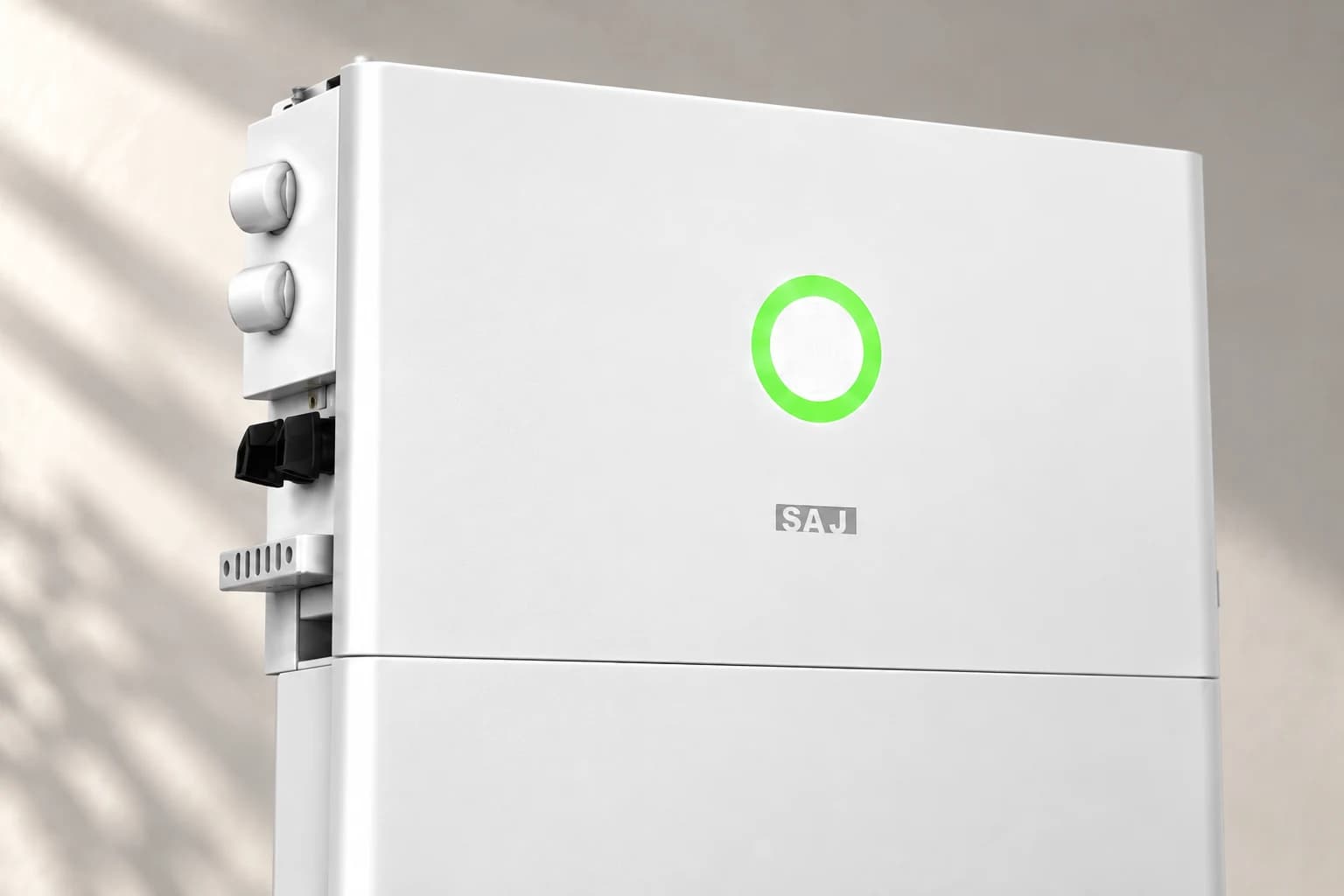

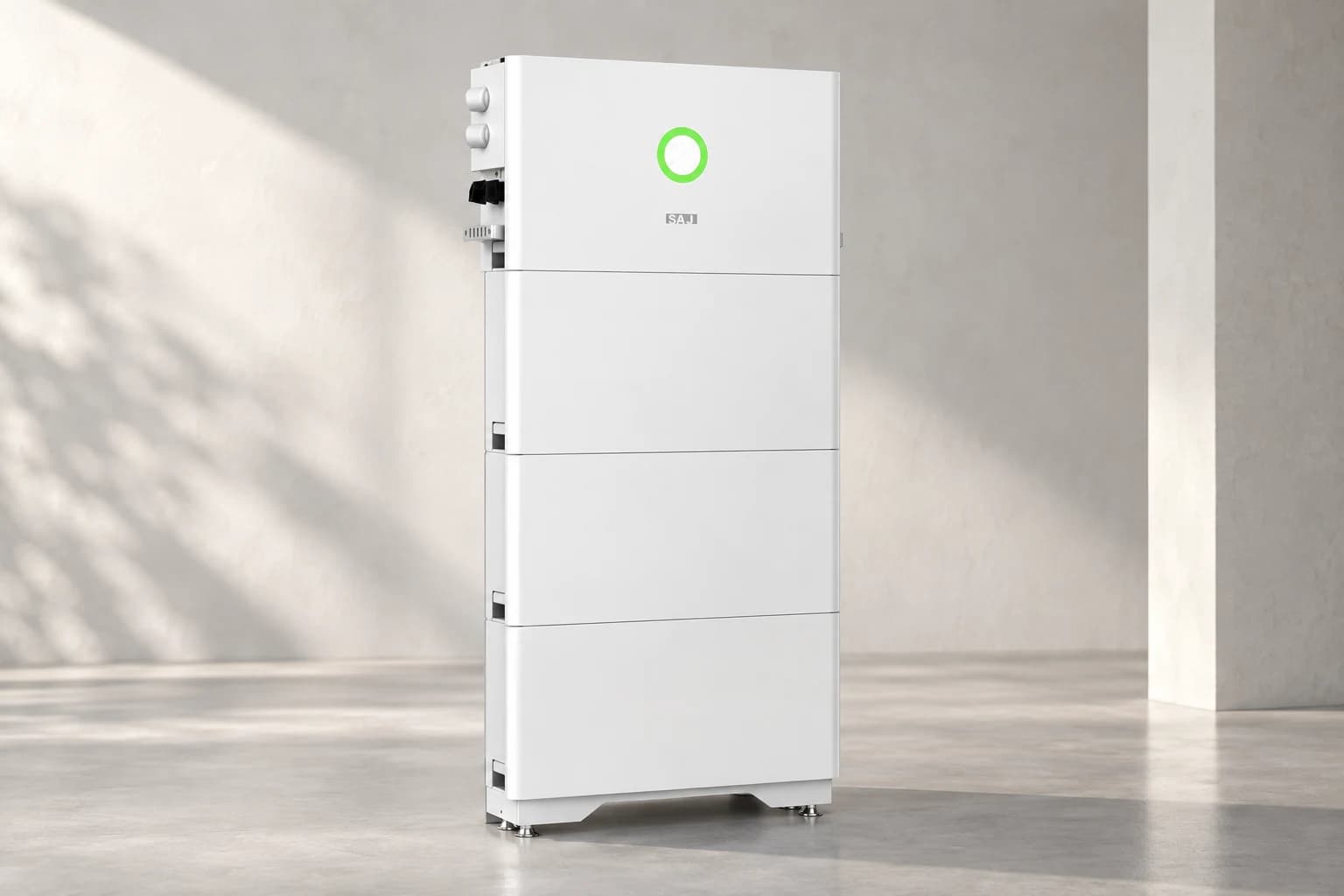

SAJ HS3

All-in-One Energiesystem

Gehäusetiefe: 17 cm
Speicheraufbau: modular
Breite × Höhe × Tiefe: 695 × 1.030 / 1.400 / 1.770 × 170 mm (5 / 10 / 15 kWh); ab 20 kWh zusätzlicher Batterieturm

Rundum schlank. Der modulare Speicher lässt sich an den Energiebedarf Ihres Haushalts anpassen. Die geringe Gehäusetiefe erleichtert die Integration im Technikraum.

SAJ HS3 im Detail

Speicher + Wechselrichter

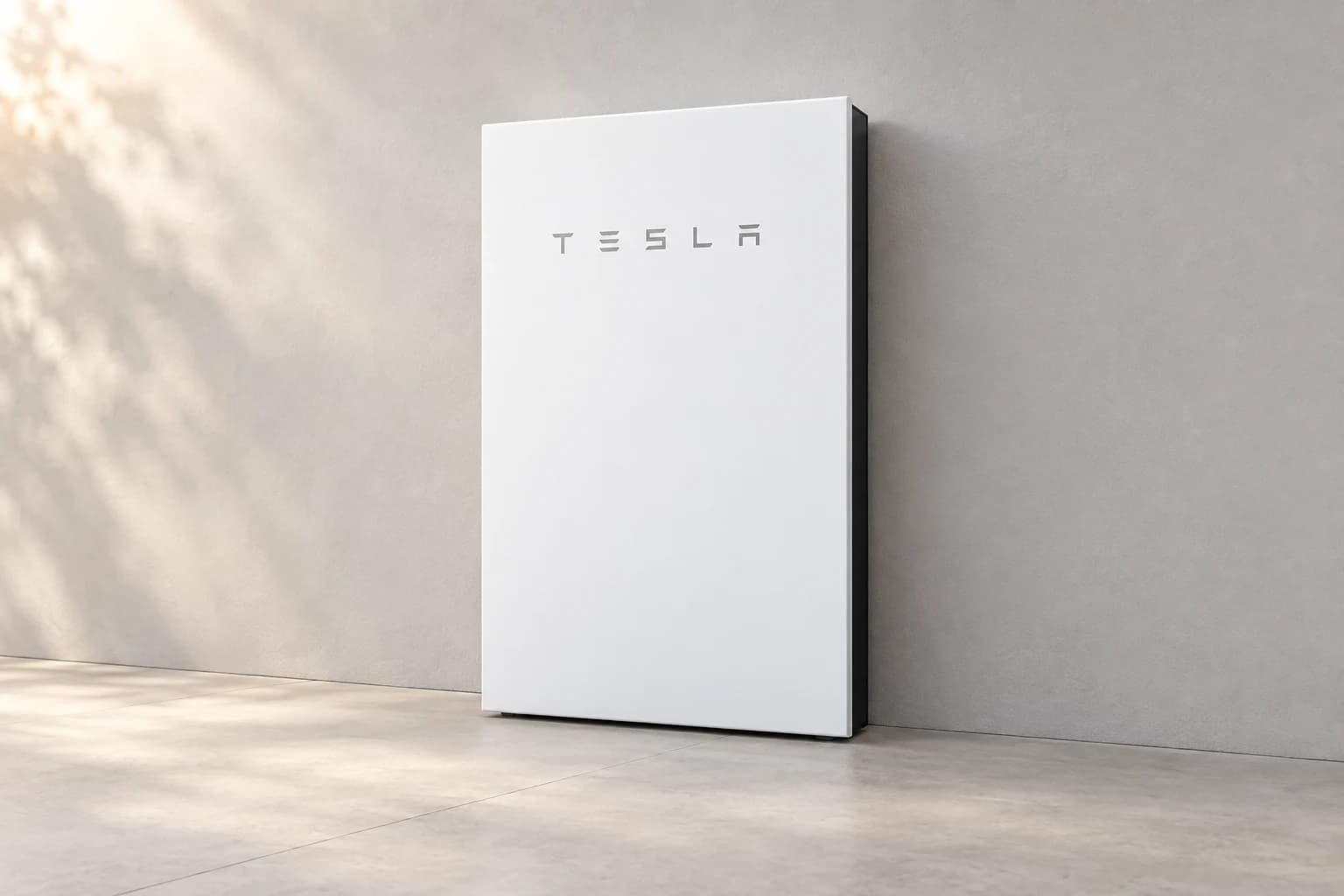

Tesla Powerwall 3

Powerwall 3 · Deutschland

Speicherkapazität: 13,5 kWh
Solar-Wechselrichter: integriert
Breite × Höhe × Tiefe: 609 × 1.105 × 193 mm

Flach an der Wand. Die Powerwall 3 verbindet Batteriespeicher und Solar-Wechselrichter in einem kompakten System.

Zwei Geräte · Ein System

Fronius GEN24 + Reserva

Hybrid-Wechselrichter + Batteriespeicher

Reserva-Konfigurationen: 6,3–15,8 kWh
Batterietechnologie: LFP
Breite × Höhe × Tiefe: GEN24: 474 × 530 × 165 mm (Primo / Symo 3–5 kW); 529 × 595 × 180 mm (Symo 6–12 kW)
Breite × Höhe × Tiefe · Reserva: 780 × 860 / 1.100 / 1.360 / 1.610 × 176 mm (6,3 / 9,5 / 12,6 / 15,8 kWh)

Speicher und Wechselrichter. Wechselrichter und Batteriespeicher werden als aufeinander abgestimmtes System installiert.
